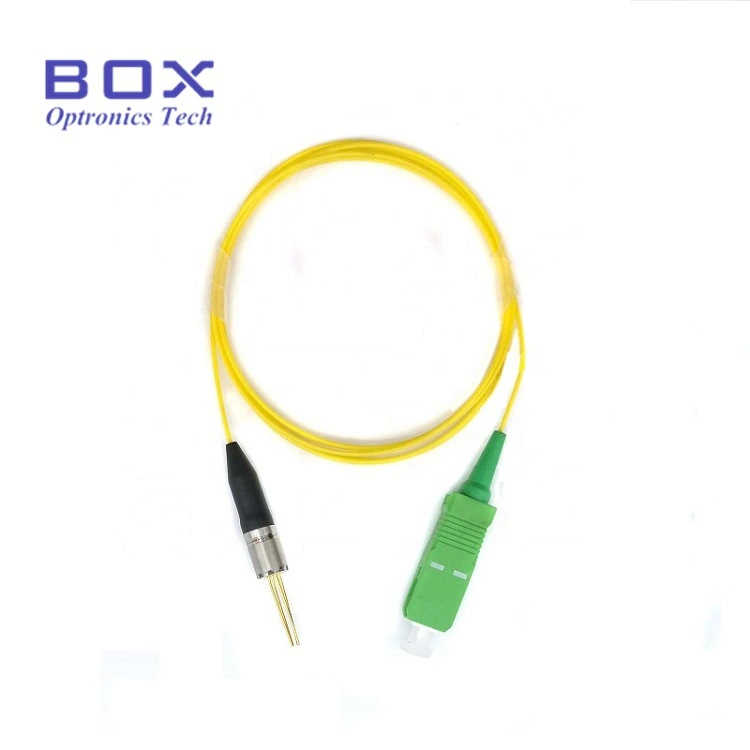

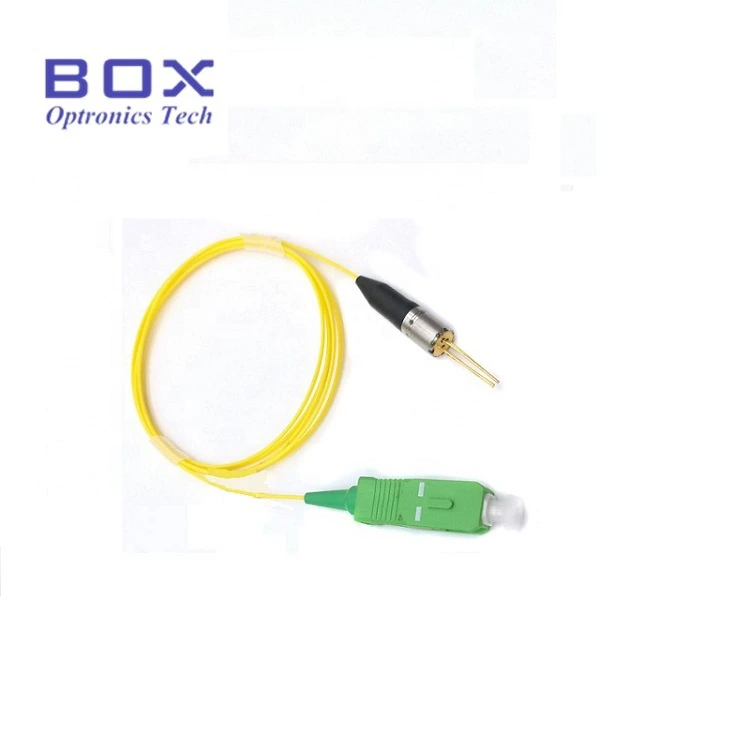

1570 nm 동축 DFB 레이저 다이오드
1570 nm 동축 DFB 레이저 다이오드는 단일 -모딩 된 광섬유에 연결됩니다. 출력 전력 CW는 파장에 따라 다르며 2MW ~ 4MW입니다. 분산 된 역통은 0.32 nm의 선 너비를 생성하며,이 레이저 다이오드에는 모니터 포토 디오드와 광학 절연체가 내장되어 있습니다. SMF 28 섬유의 광 출력은 SC/PC, FC/PC, SC/APC 또는 FC/APC 커넥터로 종결 될 수 있습니다.
1570 nm 동축 DFB 레이저 다이오드
1. 소개 :
1570 nm 동축 DFB 레이저 다이오드는 단일 -모딩 된 광섬유에 연결됩니다. 출력 전력 CW는 파장에 따라 다르며 2MW ~ 4MW입니다. 분산 된 역통은 0.32 nm의 선 너비를 생성하며,이 레이저 다이오드에는 모니터 포토 디오드와 광학 절연체가 내장되어 있습니다. SMF 28 섬유의 광 출력은 SC/PC, FC/PC, SC/APC 또는 FC/APC 커넥터로 종결 될 수 있습니다.
2. 기능 :
단일 패션 레이저의 파장에 의해 안정화 된 DFB;
파장 1570 nm;
출력 전원> 2 MW;
CW 또는 펄스 체제;
파동의 파장 계수/온도 0.1 nm/℃;
모니터 포토 다이오드.
3. 응용 프로그램 :
CDMA/GSM 전송 시스템;
WDM 시스템;
통신;
다른 아날로그 전송 시스템.
4. 전기 특성 (t = 25 ℃) :
|
매개 변수 |
상징 |
상태 |
그래요. |
유형. |
맥스. |
단위а |
|
중앙 파장 |
λSS |
by = pf |
1560 |
1570 |
1580 |
nm |
|
개방형 광 전력 |
pf |
if = ith+20, |
2 |
- |
- |
MW |
|
임계 값 전류 |
대군 |
|
4 |
|
10 |
~이든 |
|
작업 전압 |
wf |
- |
- |
1.2 |
1.5 |
pf |
|
성장 시간/침체의 시간 |
tr / tf |
jaf = yath, by = pf (20-80)% |
- |
- |
0.4 |
ns |
|
현재 모니터 |
Я |
by = pf |
0.1 |
- |
1 |
~이든 |
|
용량 |
С |
- |
- |
10 |
15 |
pf |
|
스펙트럼 너비 (-20 dB) |
DL |
if = ith+20, |
|
1.6 |
2.5 |
nm |
|
추적 오류 |
그들 |
- |
-1.0 |
- |
1.0 |
DB |
|
광학 분리 |
침대 |
- |
30 |
- |
- |
DB |
|
간 변조 왜곡 약 2 초. |
IMD2 |
- |
- |
- |
-50 |
DBN |
|
3 차 순서의 간 변조 왜곡 |
IMD3 |
- |
- |
- |
-60 |
DBN |
|
상대 노이즈 강도 |
린 |
- |
- |
- |
-145 |
DB/HZ |
|
측면 억제 계수 |
쓰레기 |
PO = 2 MVT |
40 |
- |
- |
DB |
5. 포장 및 결론의 결정 (측정 단위 : MM) :
6. 일, 보내기 및 유지 보수
모든 제품은 보내기 전에 테스트됩니다.
1 ~ 3 년의 기간 보증은 모든 제품으로 확장됩니다. (보증 기간이 끝난 후 해당 유지 보수 지불 수수료가 청구됩니다.)
당사는 귀하의 사업을 소중히 여기며 7 일 이내에 (상품을받은 후 7 일) 즉시 환불 정책을 제공합니다.
우리 매장에서 구매하는 상품이 이상적인 품질이 아니라면, 즉 제조업체의 전자 사양에 해당하지 않으면 단순히 돈을 교체하거나 반환하기 위해 우리에게 반환하십시오.
상품에 결함이있는 경우 배송일로부터 3 일 이내에 이에 대해 알려주십시오.
돈이나 교체를 반환하려면 모든 상품을 원래 상태로 반환해야합니다.
구매자는 모든 배송비에 대한 책임이 있습니다.
7. 종종 질문이 묻습니다
Q : 파도의 파장은 무엇입니까?
A : 우리는 1270 nm에서 1610 nm의 CWDM 파장을 가지고 있습니다.
Q : 출력 전력 요구 사항은 무엇입니까?
A : 상자 OpTronics는 요구 사항에 따라 개별 순서로 만들 수 있습니다.
