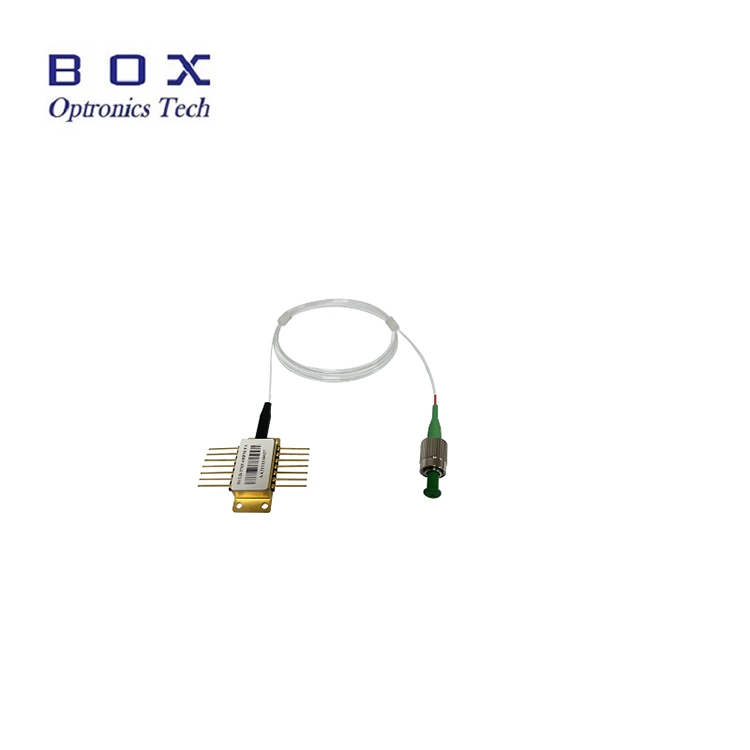

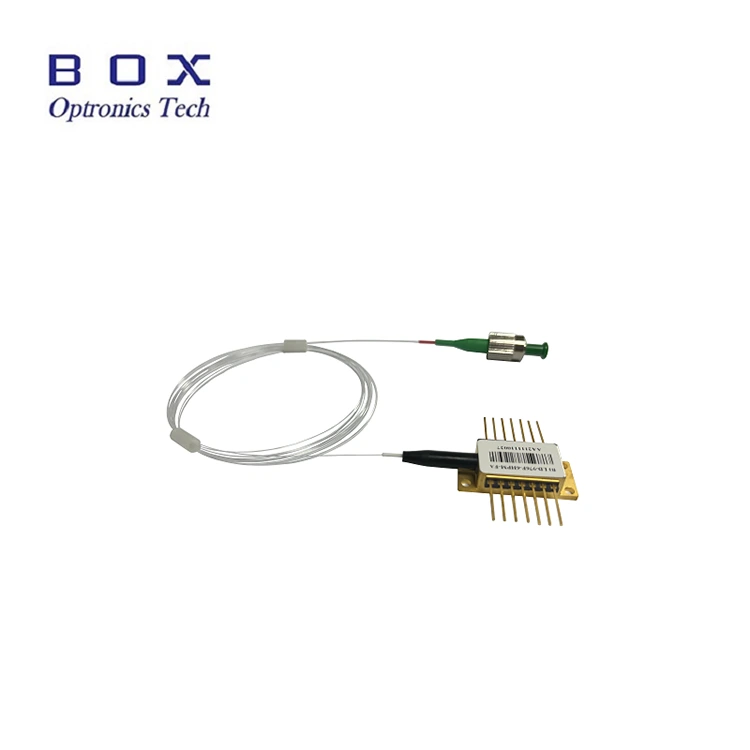

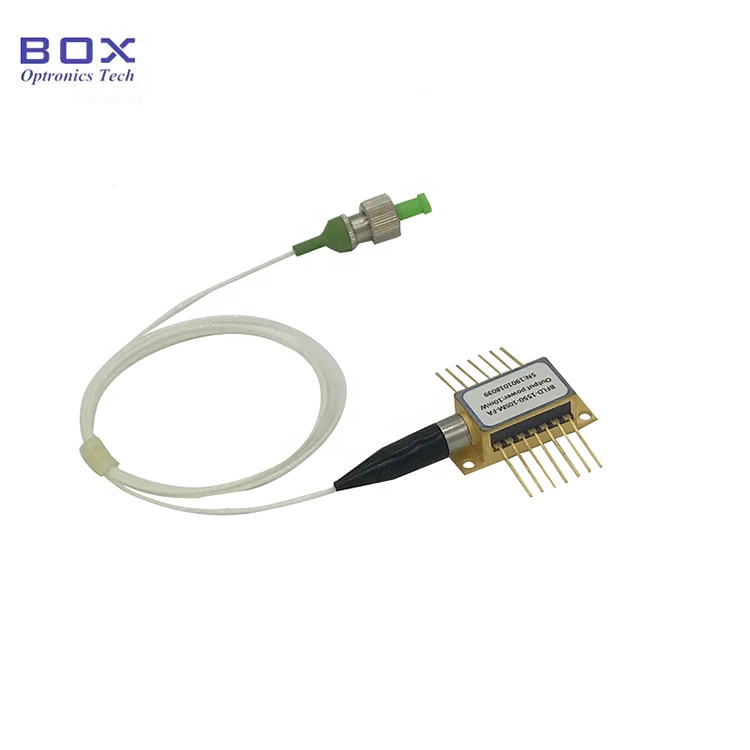

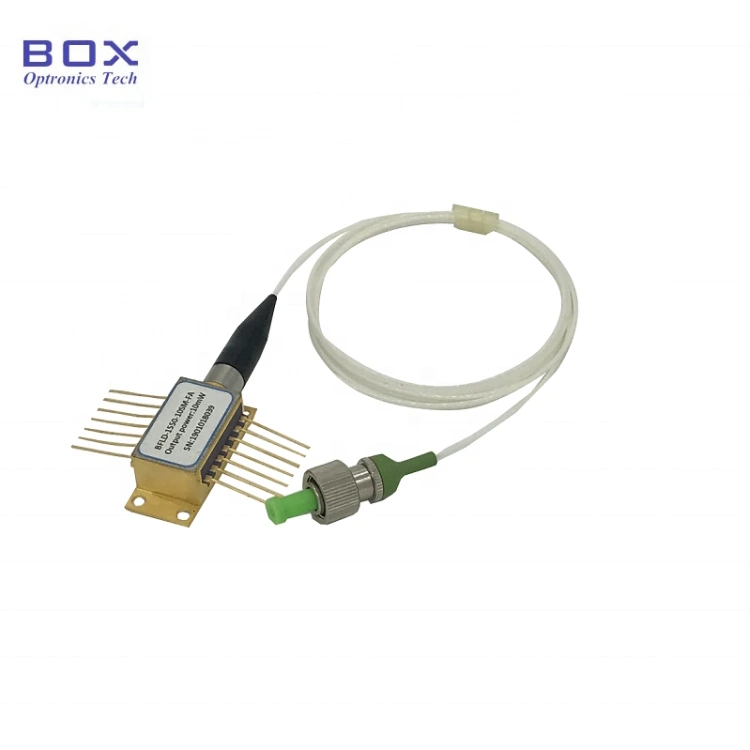

Лазерный диод BTF с волоконным подключением DFB длиной волны 1532 нм для обнаружения газа C2H2

Box Optronics는 C2H2 가스 감지용 고품질 1532nm DFB 파이버 결합 BTF 레이저 다이오드를 제공합니다. 이 장치는 연속 방사선 모드에서 매우 안정적인 작동을 제공합니다. 단일 모드 및 단일 모드 광섬유 피그테일을 선택적으로 사용할 수 있습니다. 여기에는 열전 냉각기(TEC) 냉각기와 추적 광다이오드가 내장되어 있습니다. 그들은 종종 광학 센서에 사용됩니다. 14리드 BTF 패키지의 1532nm DFB 레이저 다이오드는 아세틸렌(C2H2) 감지 시스템에 사용할 수 있습니다.

문의 보내기

제품 설명

Особенности:

l Лазеры с распределенной обратной связью (DFB) на основе многоквантовых ям (MQW);

l Волоконный пигтейл SMF-28e или PMF-1550;

l 나비 14PIN 케이스;

내장형 서미스터 및 열전 변환기(TEC);

Соответствует требованиям RoHS.

Применение:

l TDLAS;

l Эксперимент по оптической когерентности;

l Оптическое зондирование.

전기광학 특성(T=25℃):

Параметр	Символ	상태	그래요.	Тип.	Макс.	단위
중심파장	LC	TL=15～35℃CW	11531.68	1532.68	1533.68	nm
광 출력 전력	PF	-	6	-	20	밀리와트
Пороговый ток	ITH	TL=25℃	-	-	20	mA
작동 전압	GTC	25℃	-	-	2.5	V
Рабочий ток	아이옵	-	-	-	120	mA
Коэффициент подавления боковых мод	SMSR	-	30	-	-	데시벨
Оптические возвратные потери	ORL	-	40	-	-	데시벨
Оптическая изоляция	ISO	25℃	30	-	-	데시벨
편광 감쇠 계수	이다	-	18	-	-	데시벨
암전류 MPD	ID	IOP =0mA,VRM=5V	-	-	0.2	uA
Ток MPD относительно выходной мощности	-	VRM=5V	10	-	200	mA/W
Напряжение TEC	VTEC	-	-2.5	-	3.8	V
Полоса пропускания	흑백	-	-	2.5	-	GHz
서미스터 저항	RTH	25℃	9.5	10	10.5	KΩ
Значение B термистора	β	25℃/ 80℃	-	3950	-	K
캐리어/잡음 비율	CNR	-	55	-	-	데시벨
Композитный второй порядок	CSO	-	-	-	-55	dBm
복합 삼중 다이오드	-	-	-	-	-64	dBc

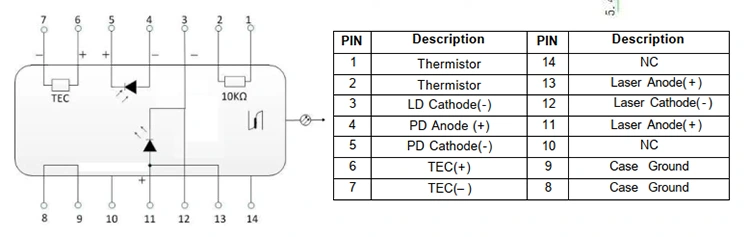

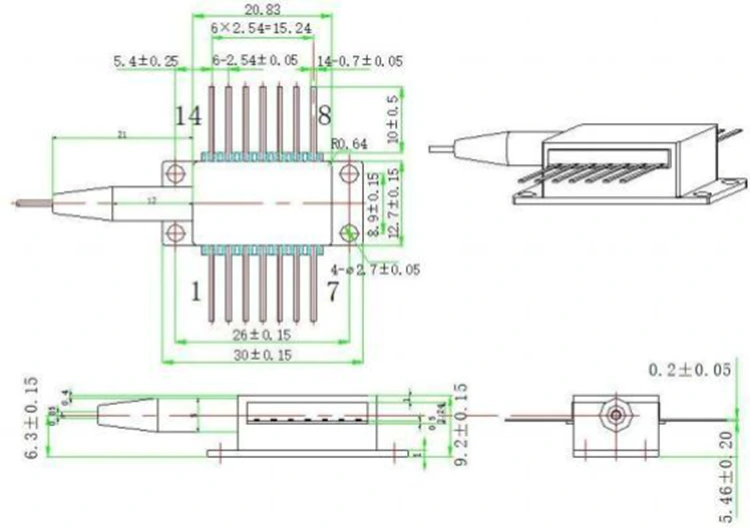

Чертеж упаковки и определение выводов (единица измерения: мм):

배달, 운송 및 서비스

Все товары проходят проверку перед отправкой.

모든 제품에는 1~3년 보증이 제공됩니다(보증 기간이 만료된 후에는 서비스 요금이 부과됩니다).

Мы ценим ваше сотрудничество и предлагаем возможность мгновенного возврата в течение 7 дней (7 дней после получения товара).

Если товар, приобретенный в нашем магазине, не соответствует требованиям качества, то есть не соответствует спецификациям производителя, просто верните его нам для замены или возврата средств.

상품에 하자가 있는 경우 배송일로부터 3일 이내에 연락주시기 바랍니다.

환불이나 교환을 받으려면 상품을 원래 상태로 반품해야 합니다.

Покупатель несет ответственность за все расходы на доставку.
