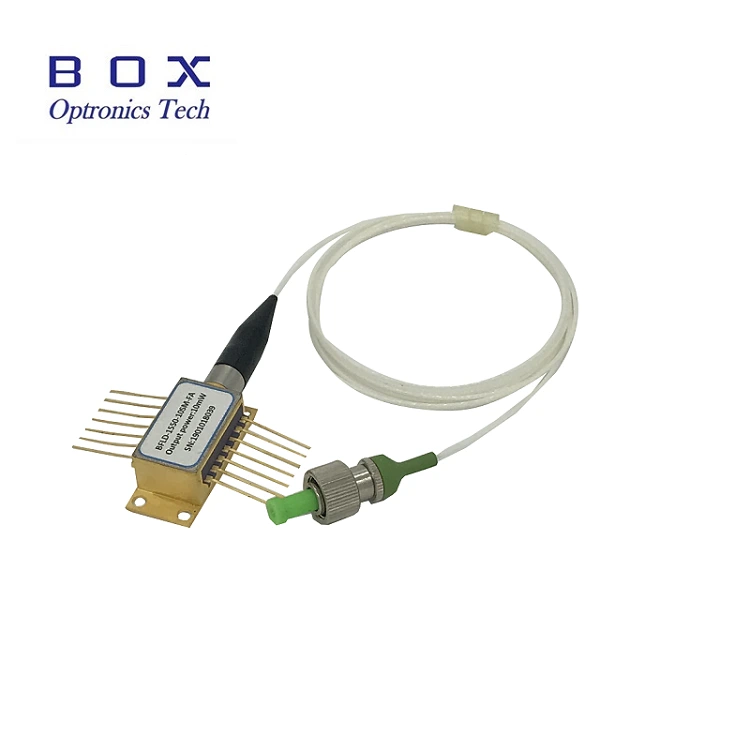

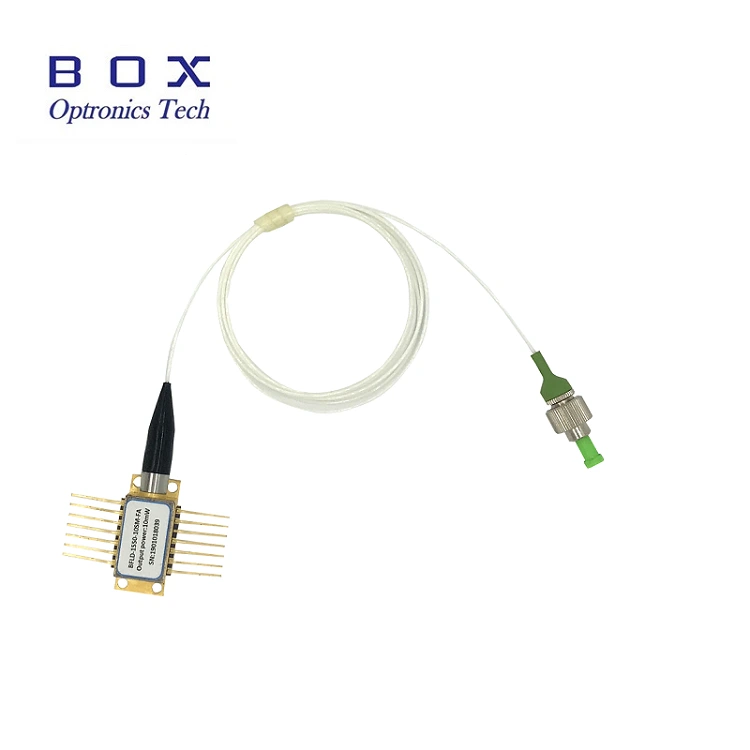

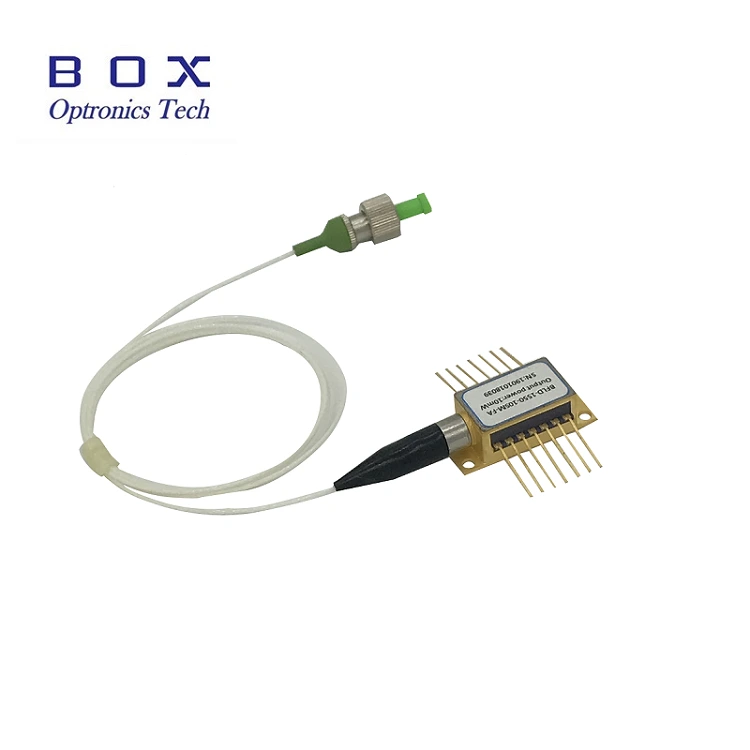

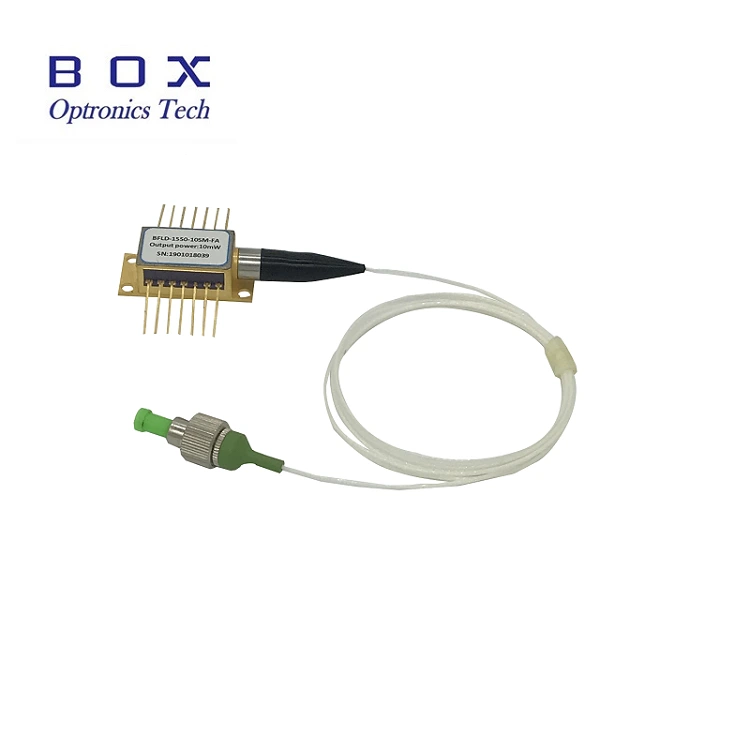

DWDM 14 핀 나비 패키지 레이저 다이오드

DWDM 14pin 나비 패키지 레이저 다이오드는 고성능 DFB- 레이저 다이오드입니다. 중앙 파장은 100GHz 채널의 채널이있는 DWDM (ITU 그리드) 파장에 위치합니다. 레이저 칩 Ingaas MQW (Multi-Vanity Pits) DFB (분산 피드백)는 14 핀 나비 케이스 내부에 밀봉되어 있으며, TEC (Thermoelectric Cooler), 제어 광도 디드 및 내장 된 광학 절연자가 장착 된 14 핀 나비 케이스 내부에 밀봉됩니다. 이 레이저 모듈의 직선 변조 속도는 2.5GB/s입니다. 이 제품은 다양한 OC-48 또는 STM-16 시스템에서 사용할 수 있습니다.

문의 보내기

제품 설명

DWDM 14 핀 나비 패키지 레이저 다이오드

1. 제품 소개 : DWDM 14 핀 나비 패키지 레이저 다이오드

2. 제품의 특징 : DWDM 14 핀 나비 패키지 레이저 다이오드

표준 ITU 그리드 파장;
아날로그 칩의 개선 된 설계;
농축기의 장비를위한 장비 감소
넓은 온도 범위;
ROH에 해당합니다.

3. Application DWDM 14 핀 나비 패키지 레이저 발굴

LCATV 방송 네트워크;
섬유가 제한된 네트워크.

4. 광학 및 전기 특성 DWDM 14 핀 나비 패키지 레이저 다이오드

매개 변수	상징	상태	그래요.	유형.	맥스.	작업 단위
일의 물결의 길이	그중	정착 ITU	Stykitu를 참조하십시오 채널 번호			nm
광학 출력 전력	pf	-	6	-	20	MW
임계 값 전류	많이	25 ℃	-	-	20	이든.
작업 전류	IOP.	-	-	-	120	이든.
작업 전압	VAP	25 ℃			2.5	비)
속도 체제 억제 계수	SMSR	-	30	-	-	DB
반환의 광학 손실	모두.	-	40	-	-	DB
광학 절연체	예수	25 ℃	30	-	-	DB
mpdtom current	식별자	IOP = 0MA, VRM = 5V	-	-	0.2	MKR
출력 전력에 대한 MPDTOK	-	VRM = 5в	10	-	200	기본
텍스트 전압	VTEK	-	-2.5	-	3.8	다섯.
연기기의 저항	Rt	25 ℃	9.5	10	10.5	PC
가치 bbermistor	그들 중에는 두 사람이 있습니다.	25 ℃/80 80	-	3950	-	에게.
캐리어/노이즈의 비율	CNR.	-	-	1.3	-	DB
복합 2 차	CSO, CSO	-	-	-	-55	DBM
복합 트리플 리듬	-	-	-	-	-64	DB

5. 아날로그 레이저 Babochkodwdm DFB 10MW 14 PINGLACATV의 네트 팅 채널의 수분 화

채널 채널	파장 (NM)	채널 채널	파장 (NM)	채널 채널	파장 (NM)
64	1526.44	47	1539.77	30	1553.33
63	1527.22	46	1540.56	29	1554.13
62	1527.99	45	1541.35	28	1554.94
61	1528.77	44	1542.14	27	1555.75
61	1529.55	43	1542.94	26	1556.56
59	1530.33	42	1543.73	25	1557.36
58	1531.12	41	1544.53	24	1558.17
57	1531.90	40	1545.32	23	1558.98
56	1532.68	39	1546.12	22	1559.79
55	1533.47	38	1546.92	21	1560.61
54	1534.25	37	1547.72	20	1561.42
53	1535.04	36	1548.51	19	1562.23
52	1535.82	35	1549.32	18	1563.05
51	1536.61	34	1550.12	-	-
50	1537.40	33	1550.92	-	-
49	1538.19	32	1551.72	-	-
48	1538.98	31	1552.52	-	-
