반도체 레이저 펌핑 다이오드

반도체레이저 다이오드섬유 레이저 용 포장은 일반적으로 algaas II-V의 반도체 기술을 기반으로 한 섬유 출력이있는 장치이며, 파장 범위 (대부분 915 또는 976 nm)에서 800-1000 nm를 방출합니다.

Их можно разделить на две основные категории:

섬유 출력을 갖는 단일 -지식 반도체 레이저 다이오드에서 단일 -모드 섬유의 코어의 직경은 일반적으로 여러 미크론이다 (예를 들어, 1 미크론의 파장을 갖는 섬유의 코어의 직경은 약 6 미크론이고, 1.5 마이크론의 파장을 갖는 섬유는 약 9 μm이며, 이는 6 배이다. 이러한 다이오드에서, 끝 방사선을 갖는 작은 반도체 레이저 다이오드로부터의 빛은 직경이 약 6 미크론의 섬유의 코어에 초점을 맞 춥니 다. 이러한 유형의 반도체 레이저 다이오드는 일반적으로 사례에 내장 된 열전 전자 말기 전기 냉각기가있는 "나비"몸체로 조립됩니다 (이제는 작은 형태 계수의 장치에 더 인기가 있습니다). 이것들반도체 레이저 다이오드섬유 출력을 사용하면 일반적으로 300MW에서 1.5 와트에서 출력 전력을 개발할 수 있습니다. 그들은 단일 층 쉘로 활성 섬유를 펌핑하는 데 사용됩니다. 915/976 nm의 펌핑을 갖춘 단일 패션 반도체 레이저 다이오드의 주요 공급 업체는 1990 년대 후반에 통신 시장을위한 비즈니스 파이버 앰프 비즈니스 (EDFA : ERBIUM ALLOY FIBER AMPLIFIER)를 개발 한 회사입니다.

광섬유 출력을 갖는 다중 동 반도체 레이저 다이오드의 다중 섬유는 직경이 더 크기 때문에 더 높은 수준의 광 전력을 견딜 수 있습니다. 표준 버전은 일반적으로 코어 62, 100, 200, 400, 800, 심지어> 1000 미크론의 직경을 갖습니다. 직경이 작을수록 렌즈 나 현미경 렌즈를 사용하여 섬유에서 작은 지점으로 빛을 초점을 맞추는 것이 더 쉬워집니다. 섬유 출력을 갖는 다중 모드 반도체 레이저 다이오드는 일반적으로 넓은 측면 방사선을 갖는 반도체 레이저 다이오드의 결정을 기반으로한다. 또한 두 가지 범주로 나눌 수도 있습니다.

단일 -이미 터 반도체 레이저 다이오드, 최대 20W의 반도체 레이저 다이오드의 하나의 결정은 일반적으로 105 미크론 (코어) 및 125 미크론 (쉘)의 반도체 레이저 다이오드 크기에 연결됩니다.

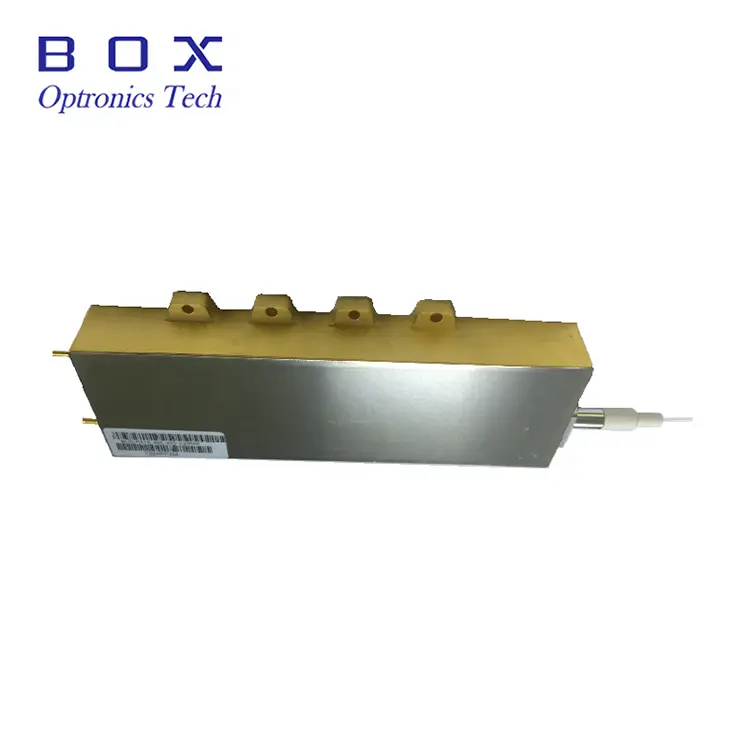

다중 이미 터 반도체 레이저 다이오드는 하나의 섬유에 연결된 반도체 레이저 다이오드의 여러 결정을 기반으로하며 최대 89MW의 확장 가능한 전력 레벨을 제공합니다.
