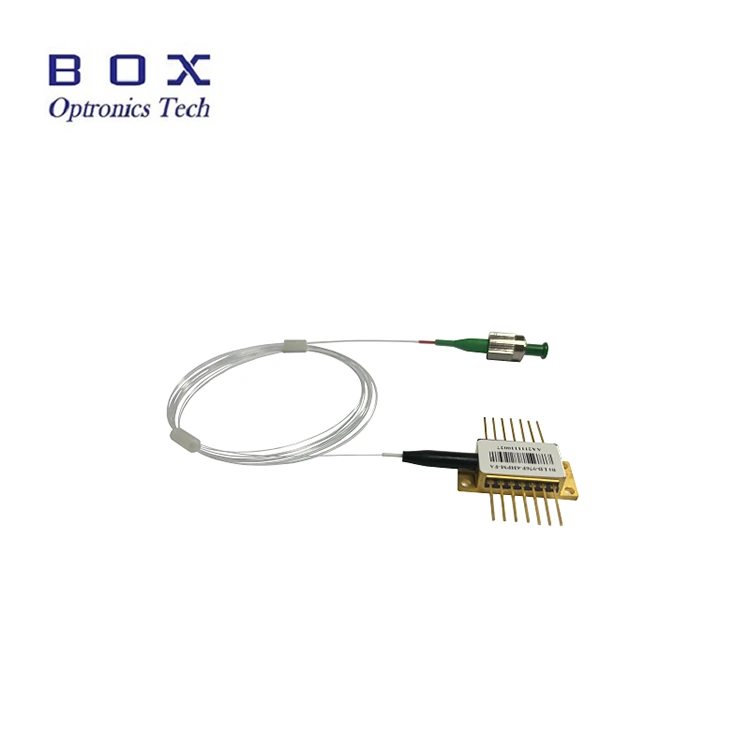

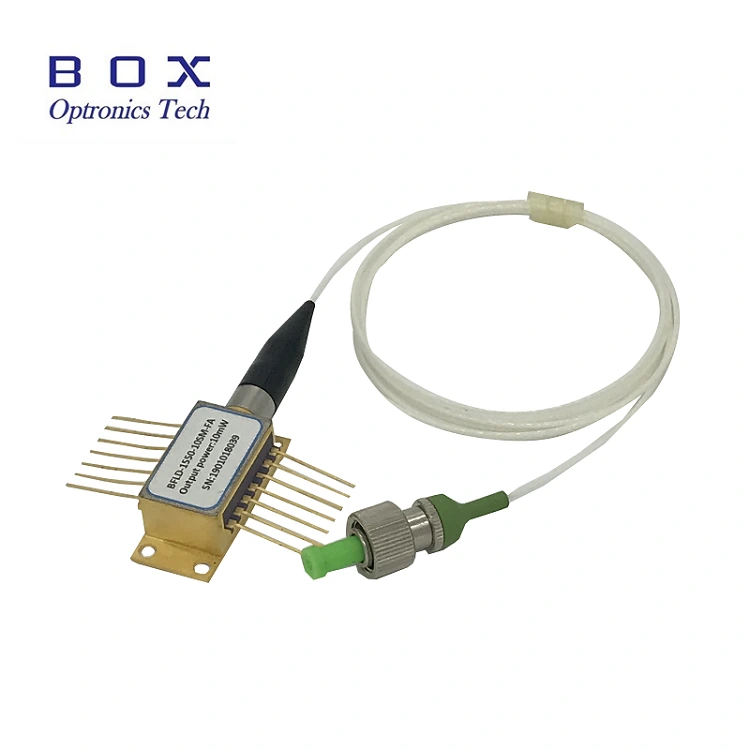

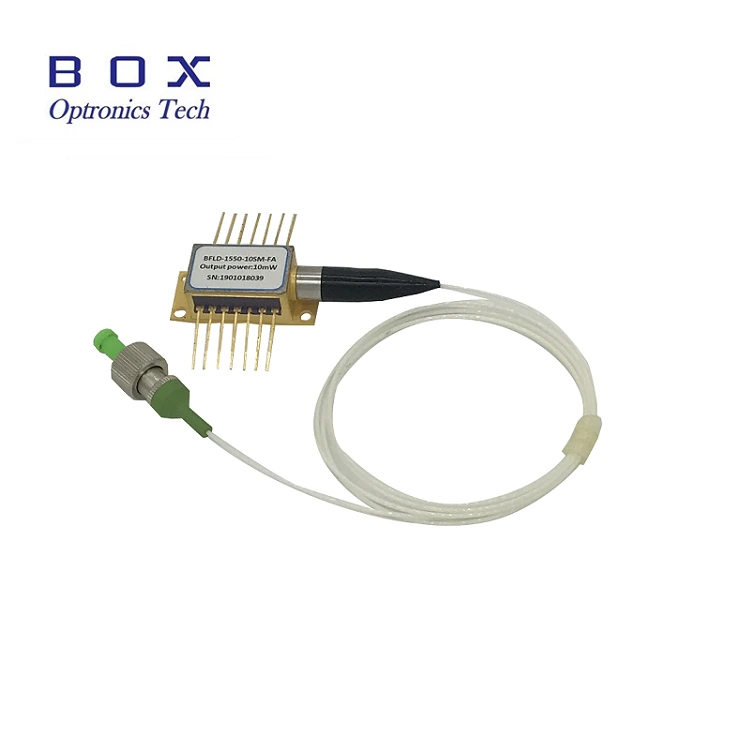

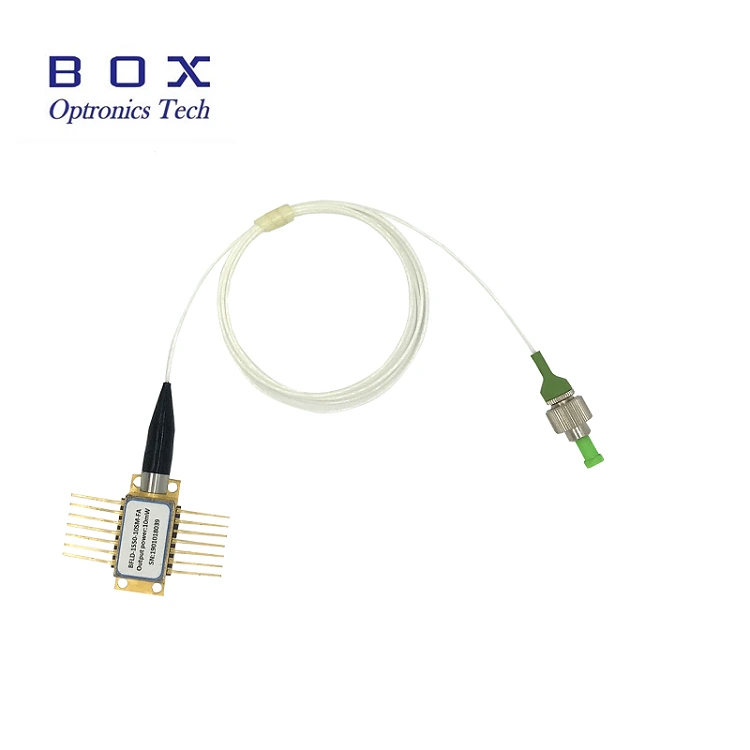

974 NM 레이저 펌핑 다이오드 FBG 안정화 된 14 핀 버터 LD TEC

974 nm 레이저 다이오드 FBG는 방사파의 길이를“차단”하기 위해 TEC를 사용하여 14 핀 LD 나비를 안정화시켰다. 온도, 여기 전류 및 광학 피드백의 변화에도 불구하고 노이즈없이 좁은 대역 스펙트럼을 제공합니다. 가용 용량이 가장 높은 성능 제어가 필요한 애플리케이션에 파장을 선택할 수 있습니다. 이 974 nm 레이저 펌핑 다이오드는 요청에 설명 된 Telcordia Gr-468-Core에 해당합니다.

문의 보내기

제품 설명

974 NM 레이저 펌핑 다이오드 FBG 안정화 된 14 핀 버터 LD TEC

1. 소개 974 NM 레이저 펌핑 다이오드 FBG 14 핀 버터 LD TEC

974 nm 레이저 펌핑 다이오드는 서브 해열을위한 칩이있는 평면 구조를 사용합니다. 고출력 칩은 에폭시 수지 및 플럭스가없는 나비의 14 핀 몸체에서 밀봉되어 있으며 서미스터, 열전 냉각기 및 제어 다이오드가 장착되어 있습니다.

974 nm 레이저 펌핑 다이오드는 FBG 안정화를 사용하여 방사파의 길이를 "차단"합니다. 온도, 여기 전류 및 광학 피드백의 변화에도 불구하고 노이즈없이 좁은 대역 스펙트럼을 제공합니다. 가용 용량이 가장 높은 성능 제어가 필요한 애플리케이션에 파장을 선택할 수 있습니다. 이 974 nm 레이저 펌핑 다이오드는 요청에 설명 된 Telcordia Gr-468-Core에 해당합니다.

2. 974 nm 펌핑 레이저 다이오드 FBG의 특징 TEC와 안정화 된 14 핀 LD 나비의 특징

최대 700MW를 구부리지 않고 작업 용량;
SM/PM 섬유를 갖는 플럭스 14 핀 바디 나비없이 에폭시;
섬유 브래그 막대의 안정화;
파장 선택을 사용할 수 있습니다.
통합 된 열전 냉각기, 장기 및 제어 다이오드.

3. TEC와 974 nm 펌핑 레이저 다이오드 FBG 14 핀 버터 LD의 사용

ERBINE (EDFA)과 합금 된 섬유 증폭기의 파장 (DWDM)을 따라 조밀 한 멀티플렉싱;
펌핑이 감소한 EDFA 아키텍처;
대형 케이블 텔레비전 고속도로 (CATV)와 매우 많은 노드가있는 배포.

4. 974 nm의 레이저 펌핑 다이오드 FBG의 광학 및 전기 특성 TEC를 사용한 14 핀 LD 나비 안정화

매개 변수	상징	그래요.	유형.	맥스.	작업 단위	메모
ldpoge current	많이		60	100	이든.	CW
출력 전원	pf			700	MW	if (bol) <1000ма
LD- 고장 전류	만약에		1100	1200	이든.	pf = 공칭 전력
굽힘의 자유력	Prink Kink	450			MW	> = 1.2 *공칭 대 군주
굽힘의 자유력	iking 꼬임	> = 1.2 * if (bol)			nm	[1]
LD 직장 전압	VF			2.5	다섯.	pf = 공칭 전력
중앙 파장	플랫폼 s	973	974	975	nm	피크, pf = 공칭 레벨
피크 모멘트의 전환	λp/도			0.02	nm/℃	T : 온도 FBG.
스펙트럼의 폭	그중			1	nm	rms @ -13 db
스펙트럼의 안정성		-0.5		0.5	nm	pf = 공칭 전력, t = 60s
모니터의 반응성	IM / PF		8	20	UA / MW	vpd = 5v, pf = 공칭 전력
반응 안정성 모니터링				20%		@all 작동 온도
암 전류 모니터링	식별자			50	~에	VPD = 5V
기술류	부츠			2	에이)	tcase = 75 5
텍스트 전압	VTEK			3.5	다섯.	tcase = 75 5
TEC 모듈 라네 네고 소비	수락			5	W.	tcase = 75 5
전력 안정성> 20 MW 10-20MW 3,5-10MVT				0.2 0.5 1	DB	피크에서 피크까지, t = 60s, 최대 50kHz의 DC 샘플링, TC = 25 ℃
추적 오류	그들	-0.5		0.5	DB	TC = -5 ~ 75, 11 월. [2]
연기기의 저항	Rt	9.5	10	10.5	KOM PC	TSTG = 25 25
일정한 ermistorab	BT.		3900		에게.	TSTG = 25 25

참고 :

[1] 굽힘 전류는 전류로 결정되며, 선형 맞춤에서 전류 (dl/di)까지의 빛의 편차는/-50%, pkink> = 1.2 * 공칭 전력, ikink> = if (bol) * 1.2를 초과합니다.

[2] 추적 오차는 주어진 경우 온도에서 결정되며, 이는 IF25 ℃ 측정 된 값과 관련하여 일정한 모니터 전류를 갖는 섬유 전력의 변화이다.

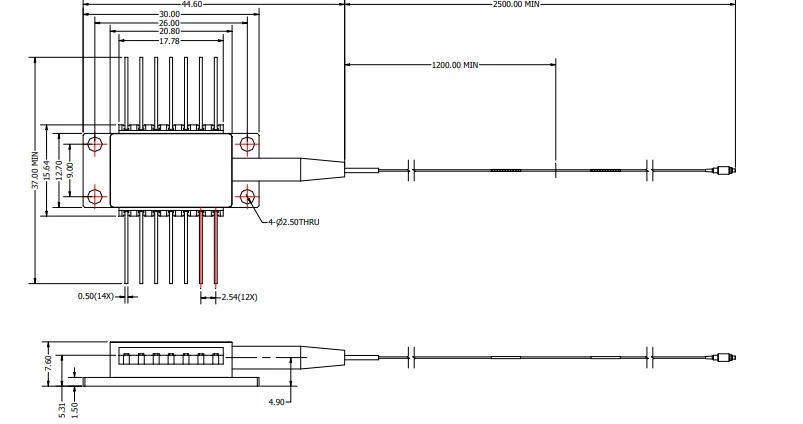

5. 포장 및 수출 도면 결정 (단위 : MM)

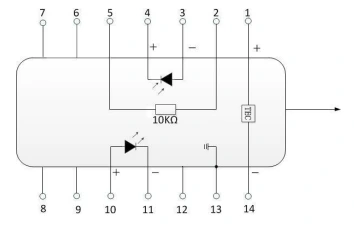

핀	설명	핀	설명
1	기술 (+)	14	오직 (-)
2	서미스터, 서미스터	13	군단의 땅
3	PDAND	12	NC
4	cathodpd	11	음극
5	서미스터, 서미스터	10	anodld
6	NC	9	NC
7	NC	8	NC
