976 NM 레이저 펌핑 다이오드 14 핀 나비 LD SMPM 섬유

Box Optronics- 주요 중국 제조업체 976 NM 레이저 펌핑 다이오드 SMPM 섬유를 사용한 14pin 나비 LD. 976NM 펌핑 레이저 다이오드는 리포터를위한 칩이있는 평면 구조를 사용합니다. 고 회로 칩은 에폭시 수지 및 플럭스가없는 나비의 14 핀 몸체에서 밀봉되어 있으며, 연기기, 열전 냉각기 및 제어 다이오드가 장착되어 있습니다.

문의 보내기

제품 설명

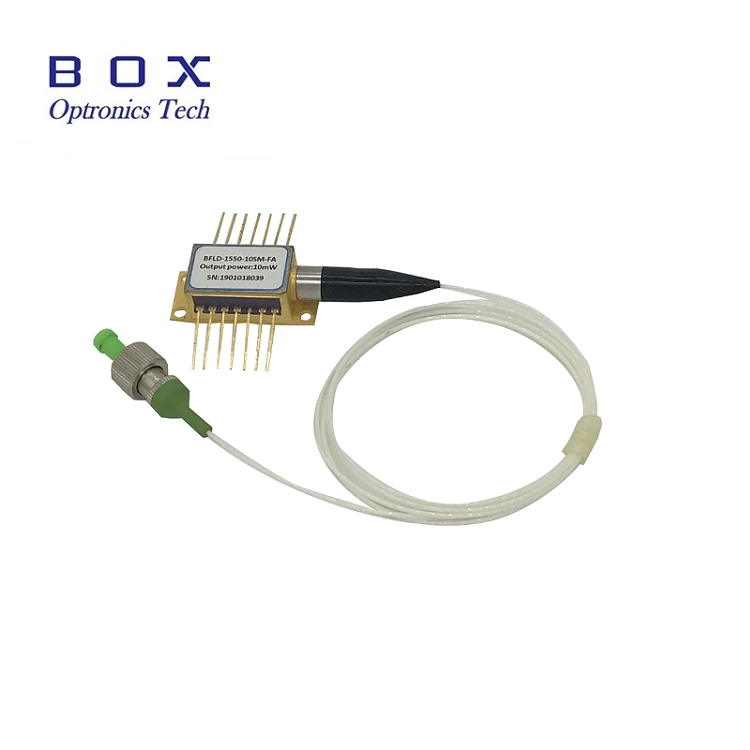

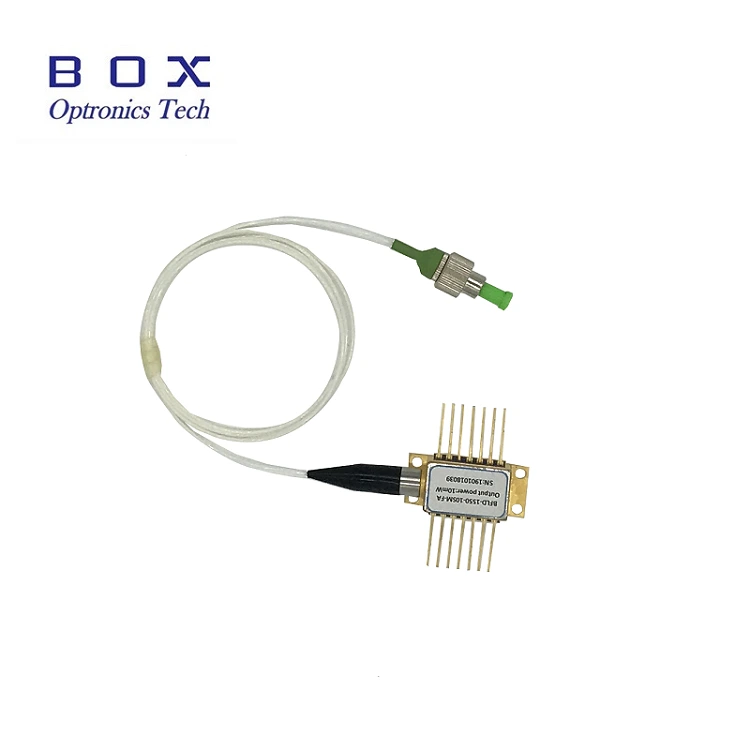

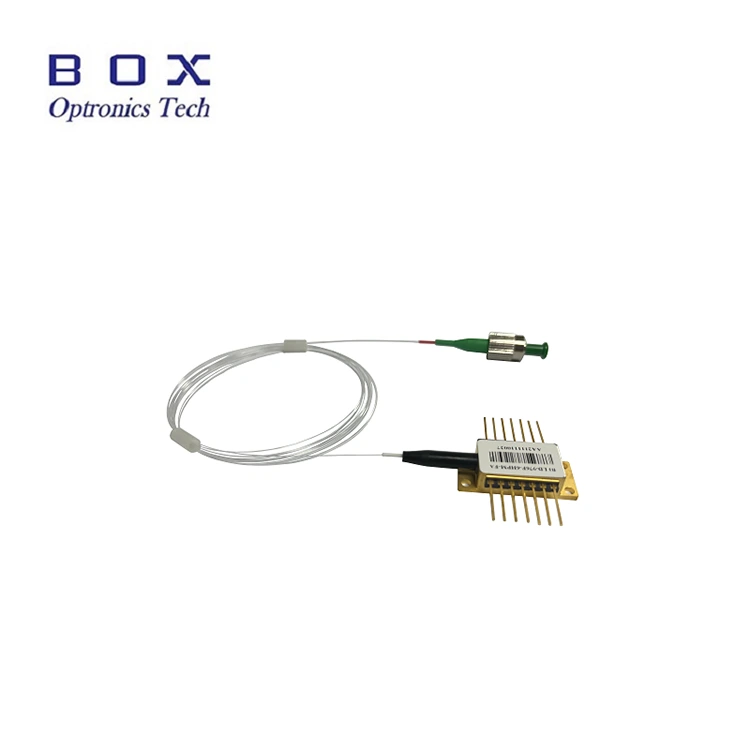

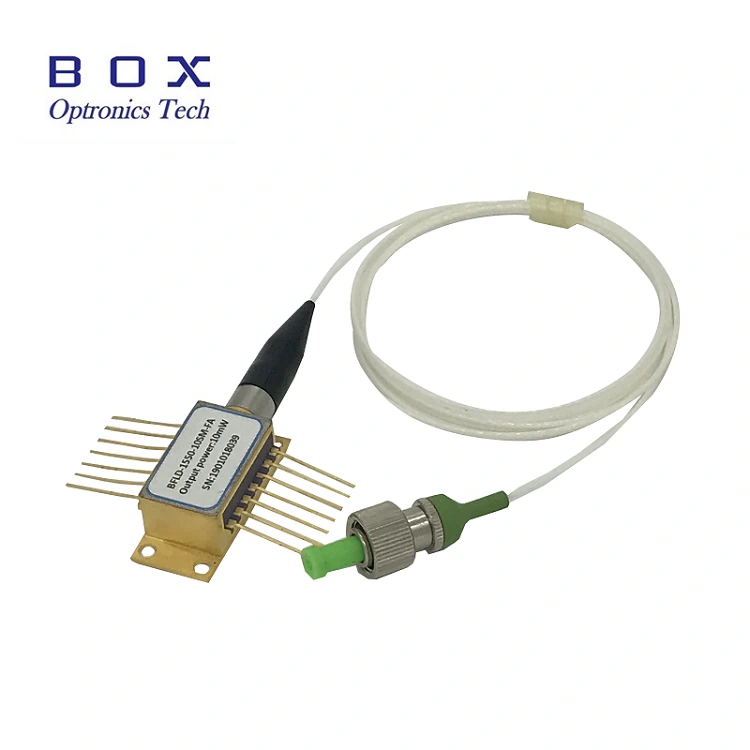

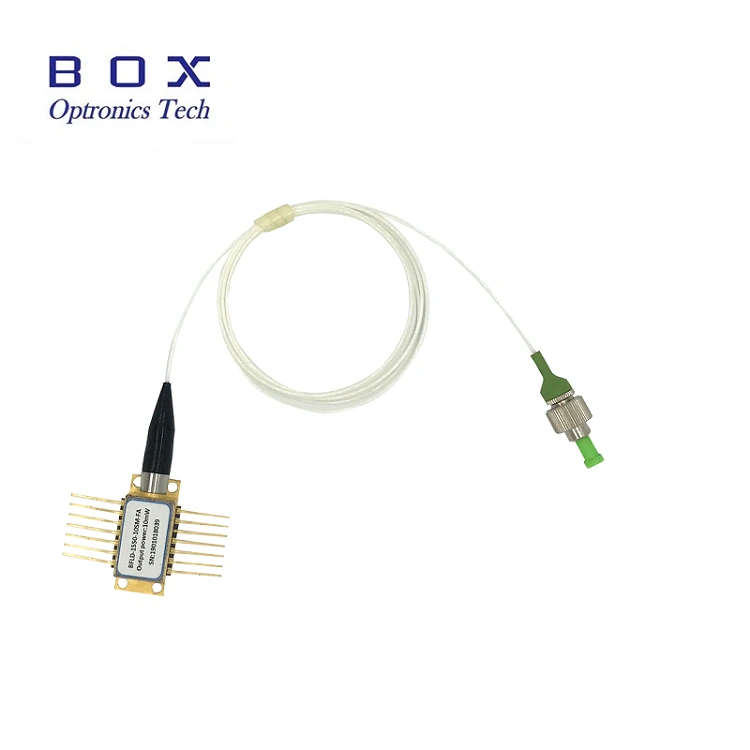

976 NM 레이저 펌핑 다이오드 14 핀 나비 LD SMPM 섬유

1. 제품 976 NM 레이저 펌핑 다이오드 SM/PM 섬유를 가진 나비 LD 14 핀 나비 LD

976NM 펌핑 레이저 다이오드는 리포터를위한 칩이있는 평면 구조를 사용합니다. 고 회로 칩은 에폭시 수지 및 플럭스가없는 나비의 14 핀 몸체에서 밀봉되어 있으며, 연기기, 열전 냉각기 및 제어 다이오드가 장착되어 있습니다.

976NM 레이저 펌핑 다이오드는 방사선 파장의 안정화 "캡처"를 사용합니다. 그는 온도 변화, 여기 전류 및 광학 피드백에도 불구하고 노이즈없이 좁은 대역 스펙트럼을 제공합니다. 이 파장은 사용 가능한 전력이 가장 높은 성능 제어가 필요한 응용 분야에 사용할 수 있습니다. 펌핑 다이오드는 thetelcordia gr-468-core의 요구 사항에 기술 된 것에 해당한다.

2. SM/PM 섬유를 가진 976 nm 레이저 펌핑 다이오드 14pin 나비 LD

최대 700MW를 구부리지 않고 작업 용량;

에폭시 수지가없는 "나비"유형의 14 핀 몸체 및 섬유/PM을 갖는 플럭스;

섬유 브래그 막대의 안정화;

파장의 선택이 가능하다.

통합 된 열전 냉각기, 장기 및 제어 다이오드.

3. 레이저 펌핑 다이오드 14pin 나비 LDSSM/PM -Fiber의 연속 976NM

밀도가 높은 스펙트럼 씰 (DWDM)을 갖는 섬유 섬유에 기초한 증폭기 (EDFA);

감소 된 펌프 수의 아키텍처;

케이블 텔레비전 고속도로 (CATV) 및 매우 많은 노드가있는 배포.

4. 광학 및 전기 특성 976NM 레이저 펌핑 다이오드 SM/PM 섬유가있는 14 핀 버터 LD

매개 변수	상징	그래요.	유형.	맥스.	단위	메모
임계 값 토크	대군		60	100	~이든	CW
전원을 빠져 나갑니다	pf			700	MW	Yiff (IS) <1000ma
LD 직류	만약에		1100	1200	~이든	pf = 공칭 전력
초과가없는 힘	pkink	450			MW	> = 1.2*공칭 전력
비 정렬의 힘	나는 돈을 받고있다	> = 1.2*if (bol)			nm	[1]
직접 전압 LD	wf			2.5	В	pf = 공칭 전력
중앙 파장	λSS	975	976	977	nm	피크, pf = 공칭 전력
피크 볼트 나 포로	△ λп/λ тамб 다			0,02	nm/℃	T : 온도 FBG.
스펙트럼의 폭	△ λ			1	nm	연속성의 중간 정도의 값
스펙트럼의 안정성		-0,5		0,5	nm	pf = 공칭 전력, t = 60c
응답 모니터	구덩이/pz		8	20	MKA/MW	vpd = 5v, pf = 공칭 전력
오염의 안정성을 따르십시오				20%		@ALL 작동 온도
암 전류 모니터	식별자			50	~에	HPD = 5V
전류	마당			2	А	torpus = 75 =
TEM 긴장	vitek			3.5	В	torpus = 75 =
모듈 식 전력 TEC 소비	П			5	tue	torpus = 75 =
전력 안정성> 20 MW 10-20MW 3.5-10 MW				0.2 0,5 1	DB	피크에서 피크로, t = 60C, UP50kHz 방향으로부터의 할인 관찰, TC = 25 ℃
추적 오류	그들	-0,5		0,5	DB	TC = -5 ~ 75 ™, 금요일. [2]
저항성	Rth	9.5	10	10.5	PC	TSTG = 25 25
일정한르미스터 b	Btd		3900		к	TSTG = 25 25

참고 :

[1] 전류의 굽힘은 선형 근사로부터의 전류 편차 (dl/di)로부터의 빛의 편차가 +/- 50%, pkink> = 1.2*공칭 전력, ikink> = if (bol)*1.2를 초과하는 전류로 정의된다.

[2] 추적 오차는 주어진 체온에서 결정되며, 이는 25 ℃의 사례 온도에서 측정 된 값에 비해 모니터의 일정한 전류에서 섬유 전력의 변화이다.

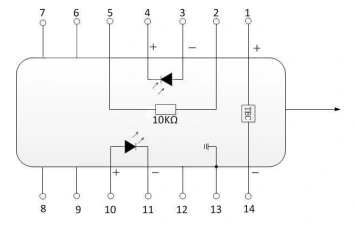

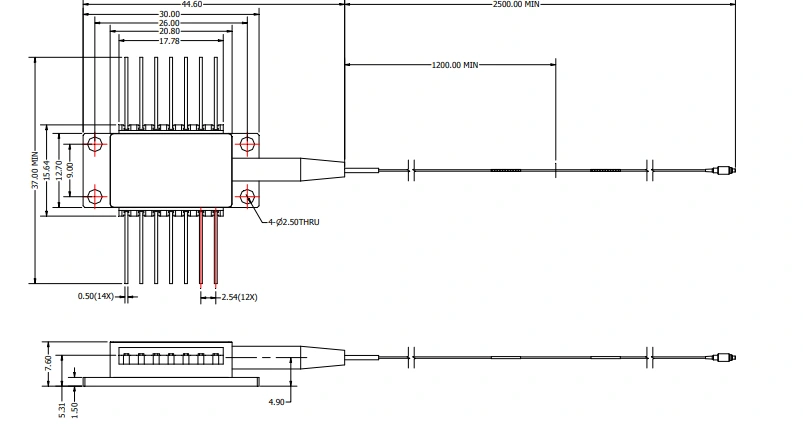

5. 포장 및 결론 결정 (측정 단위 : MM)

핀	설명	핀	설명
1	텍스트 (+)	14	텍스트 (-)
2	서미스터	13	사건은 지구입니다
3	양극 PD	12	NC
4	음극 PD	11	음극 LD
5	서미스터	10	양극 LD
6	NC	9	NC
7	NC	8	NC
